近日，HKC惠科在高端顯示領域取得重大突破，成功完成全球首款硅基GaN單芯集成全彩Micro-LED芯片 （SiMiP）在微間距LED大屏直顯領域的應用的研發。該技術基于立琻半導體SiMiP芯片基礎上的共同研發，提升了生產效率與顯示效果。

       基于微間距LED大屏直顯領域迅速發展, 伴隨著像素間距的進一步微縮，縮小芯片在COB產品的需求急速提升。MiP方案成為微間距大屏直顯技術發展的選擇之一。

圖片來源：惠科

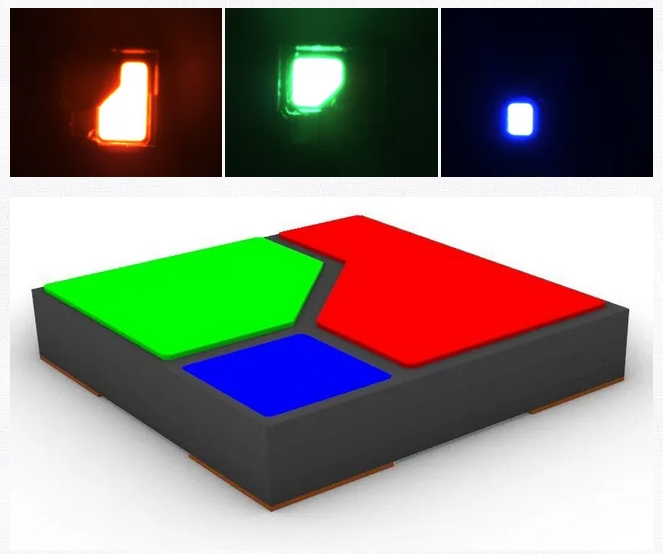

        惠科與立琻半導體融合雙方在芯片, 顯示方案及產業鏈資源上的核心優勢，成功推動SiMiP芯片技術的應用落地。此次研發的SiMiP技術通過單芯集成紅綠藍三基色像元，簡化生產與修復工藝，該技術可大幅提高微間距LED顯示模組生產的直通良率，顯著降低生產成本，兼具高性能和成本的優勢。

       據介紹，SiMiP采用單芯片集成方案，無需復雜的巨量轉移和修復工藝，直通良率顯著提高；通過創新技術路線，減少傳統工藝中的復雜環節，同時避免使用有毒材料，更具環保優勢；紅綠藍三基色像元在發光波長、工作電壓及出光分布上具有高度一致性，從根本上解決了傳統方案的色偏問題。
